48PIN paketi za bežičnu komunikaciju

Get Latest Price

Način plaćanja:	T/T,Paypal
Inkoterm:	FOB
Min. Narudžba:	50 Piece/Pieces
transport:	Ocean,Land,Air,Express
Luka:	Shanghai

Kontaktirajte sada

Opis proizvoda

Atributi proizvoda

Model br.: CQFN48

marka: Xl

Place Of Origin: China

Pakiranje i dostava

Prodajne jedinice

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Opis proizvoda

CQFP48: 48-olovka keramički četverostrani paket za RFICS

Pregled proizvoda

CQFP48 je keramički četverostrani paket 48-olovka koji pruža visokozapadi, hermetički zapečaćeno rješenje za složene radiofrekvencijske integrirane krugove (RFIC) i ASICS. Kao ključna komponenta u našem bežičnom RF portfelju pakiranja , CQFP je dizajniran za površinske montirane aplikacije koje zahtijevaju umjereni broj pina s izvrsnim električnim i toplinskim performansama. Njegova višeslojna keramička konstrukcija i kompatibilni vodovi gall-krila osiguravaju integritet signala i mehaničku robusnost, što ga čini idealnim izborom za smještaj sofisticiranih IC-a u bežičnoj komunikaciji, zrakoplovnim i industrijskim sustavima.

Tehničke specifikacije

Parameter	Specification (Example: CQFP48E)
Lead Count	48
Lead Pitch	0.5 mm or 0.8 mm options available
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Lead Frame Material	Kovar (Fe-Ni-Co Alloy)
Example Body Dimensions	SQ 10.50 x 10.50 mm (for 0.5mm pitch)
Example Die Cavity	SQ 7.00 x 7.00 mm (for 0.5mm pitch)
Sealing Method	AuSn Solder Sealing or Parallel Seam Welding [1]
Optional Heat Sink	Available with integrated metal heat sink in base for improved thermal performance

Slike proizvoda

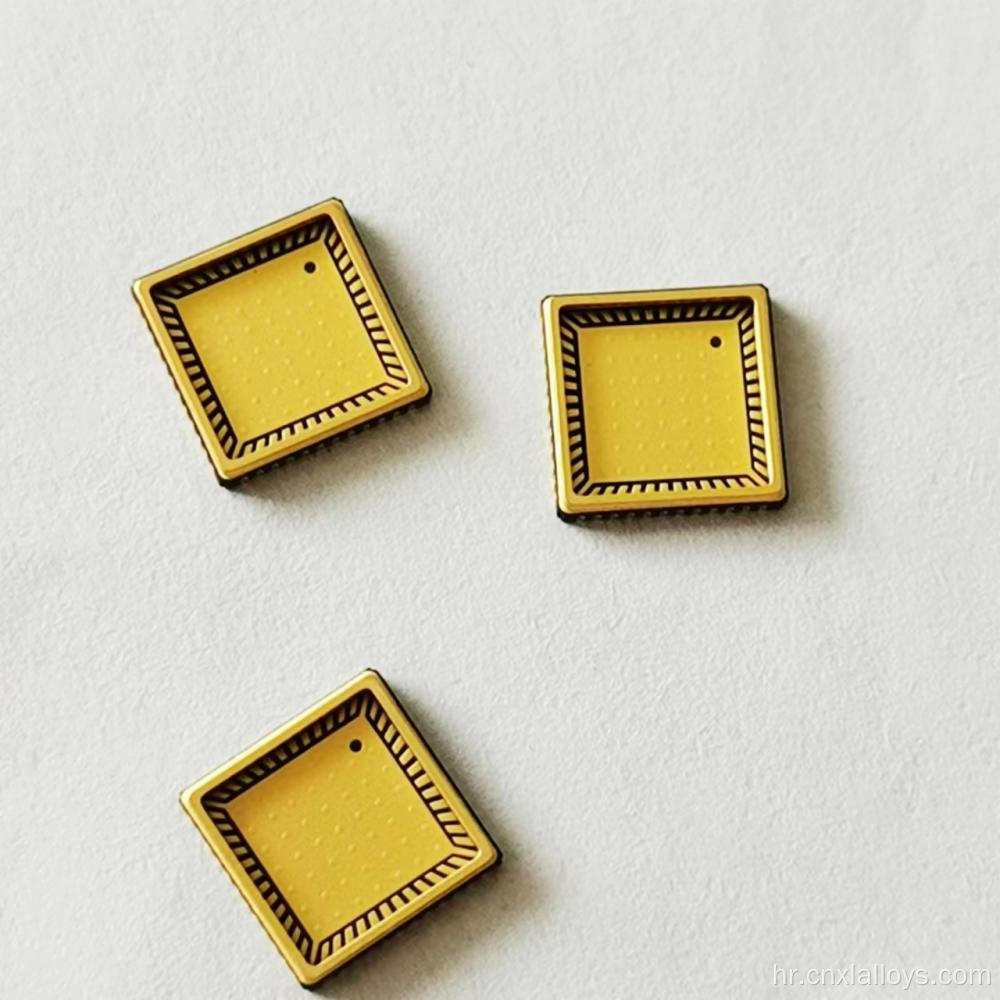

A high-reliability 48-pin CQFP for RF integrated circuits

Značajke i prednosti

Put signala visokog integriteta: Keramičko tijelo i dobro kontrolirana geometrija olova pružaju nisku paraziciju za izvrsne performanse na RF frekvencijama.
Hermetička pouzdanost: Prava hermetička pečata štiti osjetljivi IC od vlage i onečišćenja, kritične za dugoročnu pouzdanost u teškim okruženjima.
Robusna SMT veza: Sukladni gall-krilo dovodi apsorbira termo-mehanički stres između pakiranja i PCB-a, sprečavajući umor spoja lemljenja.
Izvrsna toplinska stabilnost: CTE tijela glinice usko je usklađen s onim poluvodičkih materijala poput silicija i gaasa, smanjujući stres na matrici.
Dizajn svestranost: dio široke obitelji keramičkih paketa sa širokim rasponom broja pinova i dostupnih veličina tijela.

Scenariji prijave

CQFP48 je svestrani paket za širok raspon ICS-a visokih performansi:

RF primopredajnici i modemi
Frekvencijski sintisajzeri (PLLS) i oscilatori koji kontroliraju napon (VCO)
Procesori digitalnih signala (DSP) za radio sustave
Kontrola IC -a za zrakoplovnu i obrambenu elektroniku

Prednosti za kupce

Osigurajte performanse sustava: Upotrijebite visokokvalitetni paket koji omogućuje vašem RFIN-u da djeluje s punim potencijalom.
Garantirajte životni vijek proizvoda: Zaštitite svoj vrijedni integrirani krug snažnim, hermetičkim kućištem namijenjenim dugoročnom radu.
Pojednostavite sklop na razini ploče: Dizajn površinskog montiranja s lako pregledanim potencijalima pojednostavljuje vaše procese proizvodnje i kontrole kvalitete.

FAQ (često postavljana pitanja)

P1: Koja je razlika između zapečaćenja lemljenja Ausn i zavarivanja šava?

A1: Oboje su metode hermetičkog brtvljenja visoke pouzdanosti. AUSN (Zlatno-tin) brtvljenje koristi predformni ili unaprijed navedeni sloj lemljenja koji se topi u peći kako bi zapečatio poklopac. Šav zavarivanje koristi elektrode za prolazak struje kroz poklopac i paket za stvaranje zavara. Zavarivanje šava često se preferira zbog niže temperature procesa, što može biti korisno za toplinski osjetljive komponente unutar paketa.

P2: Kada bih trebao odrediti paket s integriranim hladnjakom?

A2: Trebali biste odabrati verziju s integriranim hladnjakom ako vaš IC rasipa više od 1-2 vata snage. Broadni sudoper pruža izravan toplinski put s malim otporom od matrice do PCB-a, što je ključno za održavanje temperature spajanja čipa u sigurnim granicama.

P3: Jesu li ovi paketi dostupni u ne-hermetičnoj, jeftinijoj verziji?

A3: Da, za manje zahtjevne aplikacije možemo ponuditi ove pakete s nehermetičnom opcijom brtvljenja, poput upotrebe keramičkog ili plastičnog poklopca s epoksidnim brtvom, što pruža ekonomičnije rješenje.
