Keramička četverostrana kućišta bez olova

Keramička četverostrana kućišta bez olova

Get Latest Price

Način plaćanja:	T/T,Paypal
Inkoterm:	FOB
Min. Narudžba:	50 Piece/Pieces
transport:	Ocean,Land,Air,Express
Luka:	Shanghai

Kontaktirajte sada

Opis proizvoda

Atributi proizvoda

Model br.: CQFN24A

marka: Xl

Place Of Origin: China

Pakiranje i dostava

Prodajne jedinice

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Opis proizvoda

CQFN keramički paketi za visokofrekventne aplikacije

Pregled proizvoda

Keramički četverostrani paket bez olova (CQFN) je visoko-performansa, površinski montirani rješenje dizajnirano za modernu, visokofrekventnu elektroniku. Ovaj napredni oblik keramičke IC ambalaže nudi kompaktno, lagano i pouzdano kućište za RFIC i digitalne krugove velike brzine. Zamjenom tradicionalnih vodiča metaliziranim jastučićima na donjoj strani paketa, CQFN dramatično skraćuje električni put, što rezultira izvrsnim visokim frekvencijama s niskim parazitima. Njegova robusna keramička konstrukcija pruža vrhunsko termičko upravljanje i hermetičku zaštitu, što ga čini idealnim izborom za minijaturizirane i zahtjevne primjene.

Tehničke specifikacije

Parameter	Specification
Available Pin Counts	12, 16, 20, 24, 32, 40, and custom configurations
Typical Body Sizes	3x3 mm, 4x4 mm, 5x5 mm, 7x7 mm
Typical Pitch	0.5 mm, 0.635 mm
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Frequency Performance	Up to 30 GHz
Sealing Options	Solder sealing (hermetic) or glue sealing (non-hermetic)
Compliance Standard	GJS1420B-2011 (General specification for packages of semiconductor integrated circuits)

Slike proizvoda

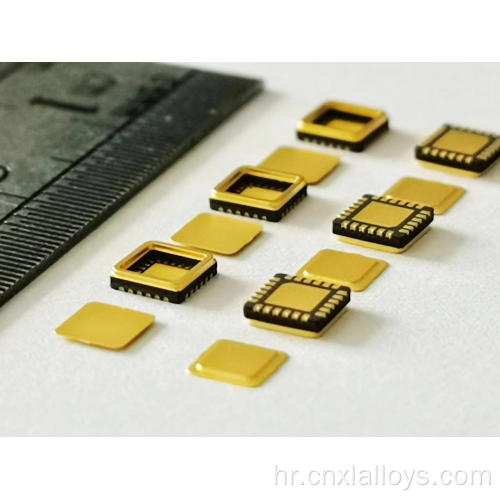

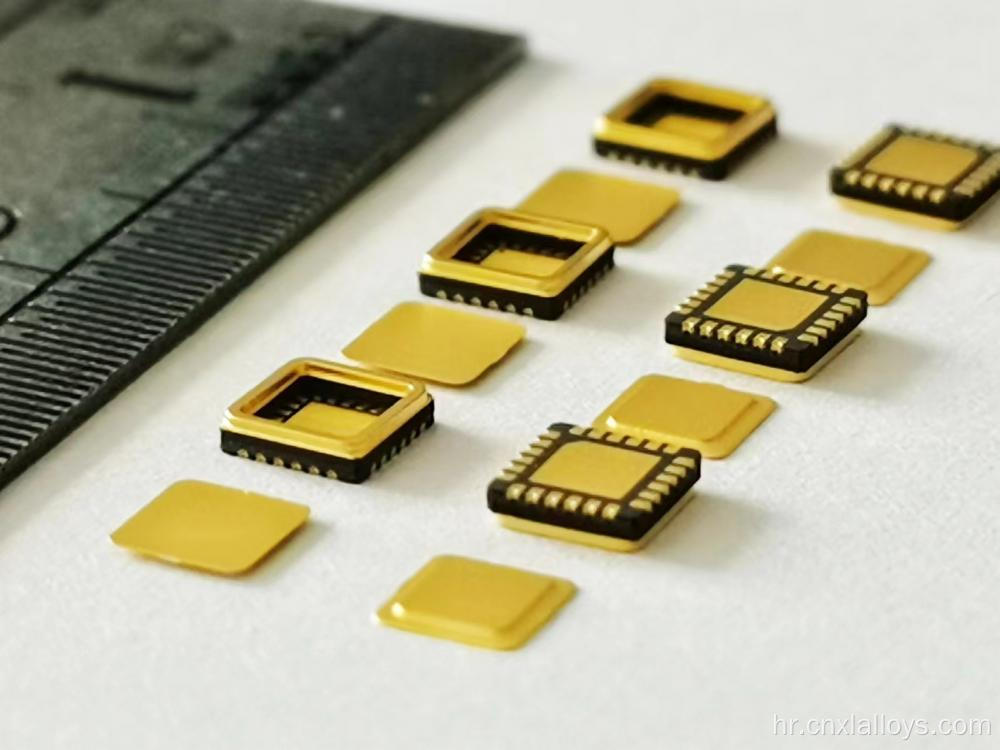

A compact, high-frequency CQFN ceramic package

Značajke i prednosti

Izuzetne visokofrekventne performanse: Dizajn bez olova nudi ultra-nisku induktivnost, čineći CQFN idealnim za aplikacije do 30 GHz s minimalnim gubitkom signala.
Minijaturizacija: Mali otisak i niski profil omogućuju izuzetno dizajniranje kruga visoke gustoće.
Vrhunsko termičko upravljanje: Keramičko tijelo i središnji toplinski jastučić na donjoj strani pružaju učinkovit put za toplinu za bijeg od IC -a do PCB -a.
Visoka pouzdanost: Hermetički zapečaćene verzije pružaju snažnu zaštitu od vlage i onečišćenja, pogodne za zrakoplovne i obrambene aplikacije.
Dizajniran za SMT: Potpuno kompatibilan sa standardnim automatiziranim postupcima montiranja površine.

Scenariji prijave

Izvrsna performansi CQFN -a čini ga vrhunskim izborom za:

Bežično RF pakiranje: MMIC-ovi za 5G, satelitsku komunikaciju i radio do točke.
Optoelektronsko pakiranje: pokretači velike brzine i pojačala trans-impedance (TIA) za optičke primopredajne.
Ispitivanje i mjerenje: ADC-i velike brzine, DAC-ovi i druge komponente za instrumentaciju.
Automobilska elektronička ambalaža: ICS za automobilski radarski i senzorski sustavi.

Prednosti za kupce

Postizanje viših frekvencija: niskoparazitski dizajn omogućuje da vaši krugovi rade na višim frekvencijama s boljim performansama.
Smanjite veličinu vašeg proizvoda: Smanjite veličinu i težinu konačnog proizvoda pomoću ove kompaktne tehnologije pakiranja.
Poboljšajte toplinske performanse: Držite IC-ove visoke performanse hladnim i pouzdanim.
Pojednostavite proizvodnju visokog volumena: Upotrijebite paket dizajniran za učinkovito, automatizirano montaž.

FAQ (često postavljana pitanja)

P1: Koja je razlika između CQFN -a i plastičnog QFN -a?

A1: Glavne razlike su materijalne i pouzdanost. CQFN koristi keramičko tijelo i može se hermetički zapečatiti, nudeći vrhunske toplinske performanse i zaštitu okoliša za aplikacije visoke pouzdanosti. Plastični QFN je ne-hermetičan i obično se koristi u potrošačkim i komercijalnim proizvodima.

P2: Kako je paket CQFN ležen na PCB?

A2: CQFN je lemljen pomoću standardnog postupka lemljenja. Pasta za lemljenje ispisuje se na PCB jastučiće, komponenta se postavlja na vrh, a cijeli sklop se prolazi kroz pećnicu za rastojanje lemilica i formiranje veza.

P3: Može li se prilagoditi izgled jastučića?

A3: Da. Možemo prilagoditi broj jastučića, nagiba i veličinu i oblik središnjeg toplinskog jastuka kako bismo ispunili specifične zahtjeve vašeg integriranog kruga.
