LCC28 paketi za integrirane krugove

CQFP: Keramički četverostrani paket visoke pouzdanosti za integrirane krugove

Pregled proizvoda

Keramički quad ravni paket (CQFP) je visoko performanse, površinsko-montiranje rješenja za kućište kompleksa, integriranih krugova visokog brojana, kao što su FPGA, ASICS i brzi procesori. Ovaj robusni paket sadrži višeslojno keramičko tijelo i kompatibilno "gall-krilo" na sve četiri strane, pružajući hermetički zapečaćeno kućište koje nudi neusporedivu zaštitu i toplinsku stabilnost. Kao najvažnije rješenje u keramičkom IC pakiranju , CQFP je konačan izbor za kritične primjene u zrakoplovnim, obrani, telekomunikacijama i industrijskim sektorima u kojima pouzdanost i performanse ne mogu pregovarati.

Tehničke specifikacije

Naši CQFP paketi proizvedeni su prema najvišim standardima kvalitete i mogu se prilagoditi vašim specifičnim zahtjevima.

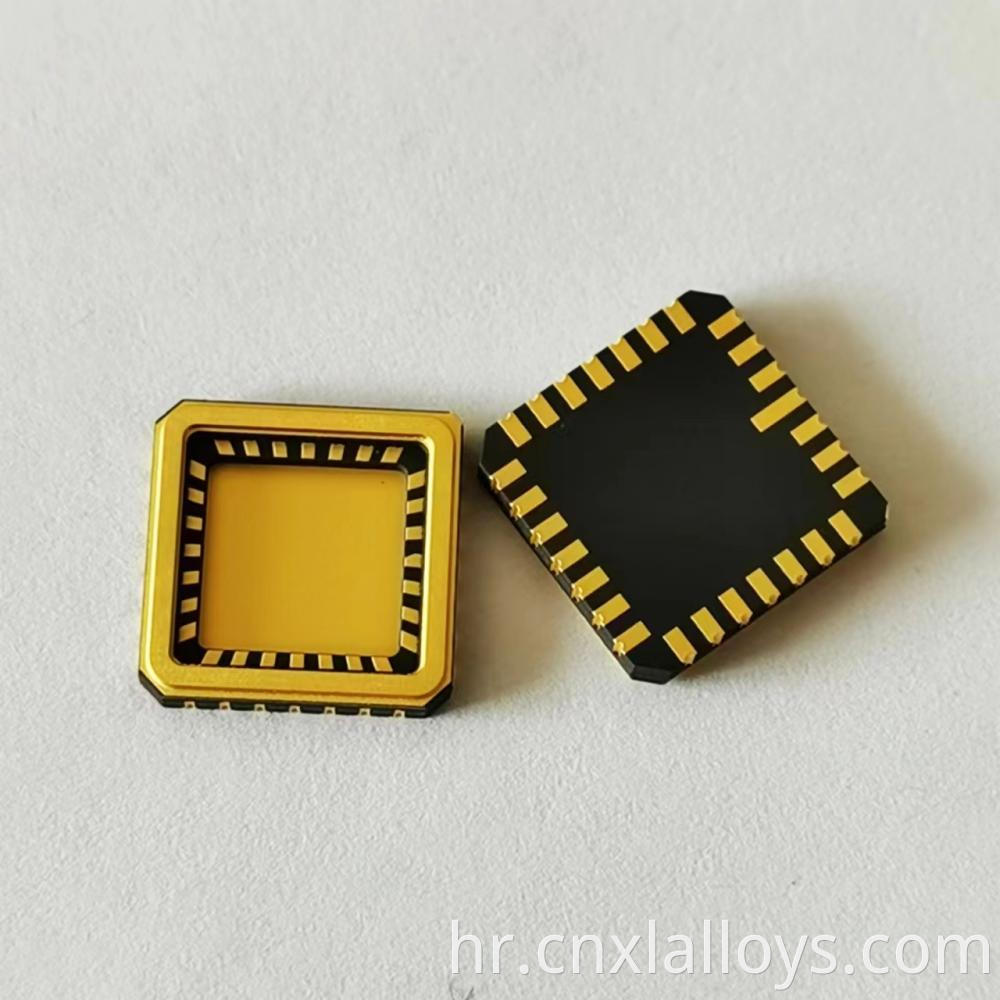

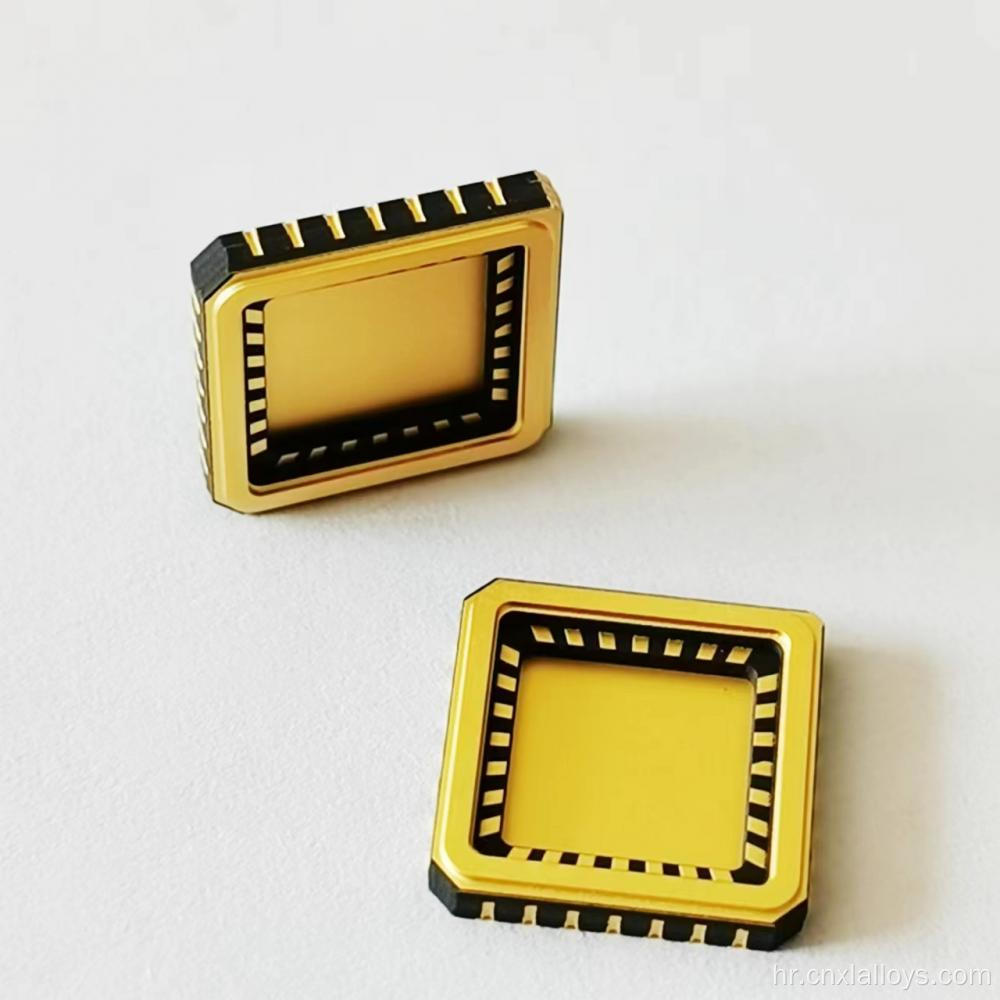

Slike proizvoda

Značajke i prednosti proizvoda

Beskompromisna hermetička pouzdanost

Osnovna prednost našeg CQFP -a je istinski hermetički pečat. To izolira osjetljivi integrirani krug od vlage, vlage i atmosferskih onečišćenja, koji su primarni uzroci elektroničkog kvara. To osigurava stabilne, dugoročne performanse desetljećima.

Superiorno toplinsko upravljanje

Keramičko tijelo glinice ima značajno bolju toplinsku vodljivost od plastičnih paketa. Za IC-ove velike snage možemo integrirati metalni hladnjak izravno u bazu paketa, pružajući učinkovit toplinski put do PCB-a i sprječavajući degradaciju performansi zbog pregrijavanja.

Robustan integritet za lemljenje

Sukladni "gall-krilo" dizajnirani su za fleksiranje, apsorbirajući termo-mehanički stres koji se javlja iz CTE neusklađenosti između keramičkog paketa i PCB-a. To sprječava umor i pucanje lemljenja, osiguravajući pouzdanu vezu kroz tisuće temperaturnih ciklusa.

Izvrsne električne performanse

Višeslojna keramička konstrukcija omogućava integraciju unutarnjih ravnina i kontrolirane impedance, pružajući izvrstan integritet signala i EMI zaštitu za velike digitalne i RF aplikacije.

Kako sastaviti: vodič u 5 koraka

1. PCB Dizajn otiska: Dizajnirajte PCB uzorak zemljišta prema podatkovnom listu paketa, osiguravajući ispravne dimenzije jastučića za optimalne filete za lemljenje.
2. Primjena paste za lemljenje: Upotrijebite visokokvalitetnu šablonu da biste ravnomjerno nanijeli pastu za lemljenje na PCB jastučiće.
3. Automatizirano postavljanje: Upotrijebite standardnu ​​opremu za odabir i mjesto kako biste točno postavili CQFP na pastu za lemljenje.
4. Ponovno lemljenje: Obradite sklop kroz reflew pećnicu pomoću pažljivo kontroliranog temperaturnog profila kako biste stvorili snažne, pouzdane spojeve za lemljenje.
5. Pregled: Upotrijebite automatizirani optički pregled (AOI) za provjeru poravnanja olova i kvalitete zgloba lemljenja.

Scenariji prijave

CQFP je pouzdano rješenje za najzahtjevnije elektroničke sustave:

• Aerospace & Defense: FPGAS, ASICS i procesori u avioonici, radarskim i satelitskim komunikacijskim sustavima.
• Telekomunikacije: visokofrekventni RFIC-ovi i signalni procesori u baznim stanicama i opremi za optičku mrežu.
• Industrijska automatizacija: DSP-ovi visokih performansi i kontrolni IC-ovi u sustavima robotike i tvornice.
• Medicinska elektronika: Procesori za medicinsko snimanje (MRI, CT) i dijagnostička oprema koja zahtijeva visoku pouzdanost.

Prednosti za vaše poslovanje

• Povećajte životni vijek proizvoda: dramatično smanjite kvarove na terenu i troškove jamstva pomoću hermetičkog paketa namijenjenog dugovječnosti.
• Djelujte u bilo kojem okruženju: Izgradite proizvode koji mogu pouzdano izdržati ekstremne temperature, vlažnost i vibracije.
• Omogućite vršne performanse: Omogućite ICS-u visoke performanse da rade u svom punom potencijalu s superiornim toplinskim i električnim upravljanjem.
• Poboljšajte reputaciju marke: Korištenje visokokvalitetnih keramičkih paketa jasan je signal vrhunskog, dobro projektiranog proizvoda.

Opcije prilagodbe

Mi smo stručnjaci za stvaranje prilagođenih elektroničkih paketa . Naše mogućnosti prilagodbe uključuju:

• Prilagođeni brojevi olova, parcele i veličine tijela.
• Integrirani hladnjaci napravljeni od materijala koji su usklađeni s CTE-om poput WCU-a.
• Prilagođeno unutarnje usmjeravanje, ravnine tla/snage i kontrola impedancije.
• Specijalizirani poklopci prozora za optičke senzorske aplikacije.
